网球发球机 - 工业控制板,控制板开发,电路板设计-珠海研泰科技

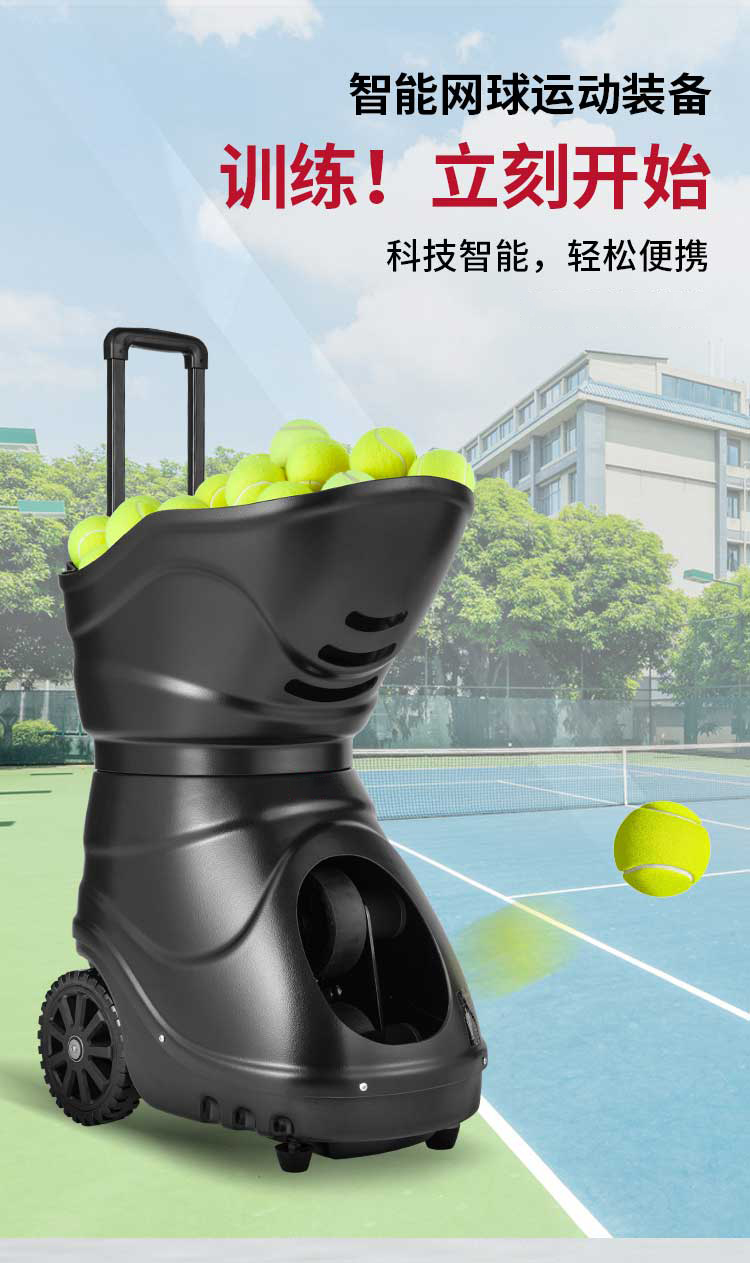

网球发球机


功能介绍

网球发球机是打网球时自动发球的机器,主流的网球发球机是靠两个轮子的相对旋转时挤压网球将网球打出。微信公众号或APP软件进入程序后,扫码开机。软件控制发球机的开机、关机、扣费。


1.微信APP版本

2.支持2G模块通信/4G模块通信

3.GPS模块

4.全功能智能遥控(速度,频率,角度,旋转等)

5.智能落点编程,任意自编不同模式训练

6.高性能光电传感器,机器运行更可靠稳定

7.设置不同速度、旋转及相应俯仰角度,实现独特的深浅高压球功能

8.人性化设计,发球方向内置式,训练更具实战性

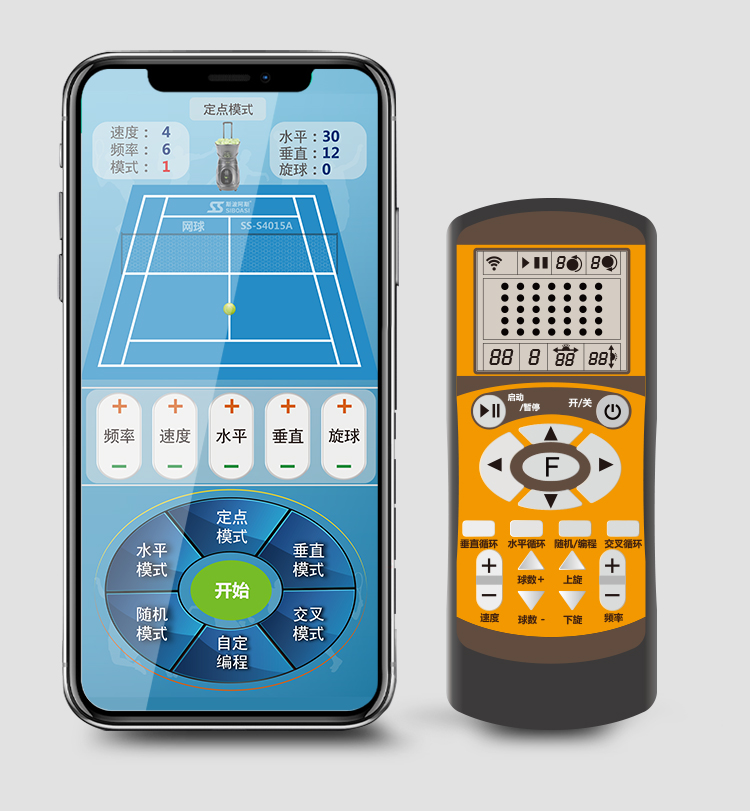

9.遥控器LCD界面,显示清晰,操作便捷

10.大容量电池,使用时长5-6小时,让您尽享网球运动乐趣

11.俯仰角度,水平角度,遥控无极调整,落点任意选择

12.随机球功能

13.上下旋球及力度调整

14.遥控任意俯仰角度的宽,中,窄三线球功能

15.一键选择6种交叉固定模式发球

16. 一键选择水平摆动发球

17. 一键选择深浅球功能

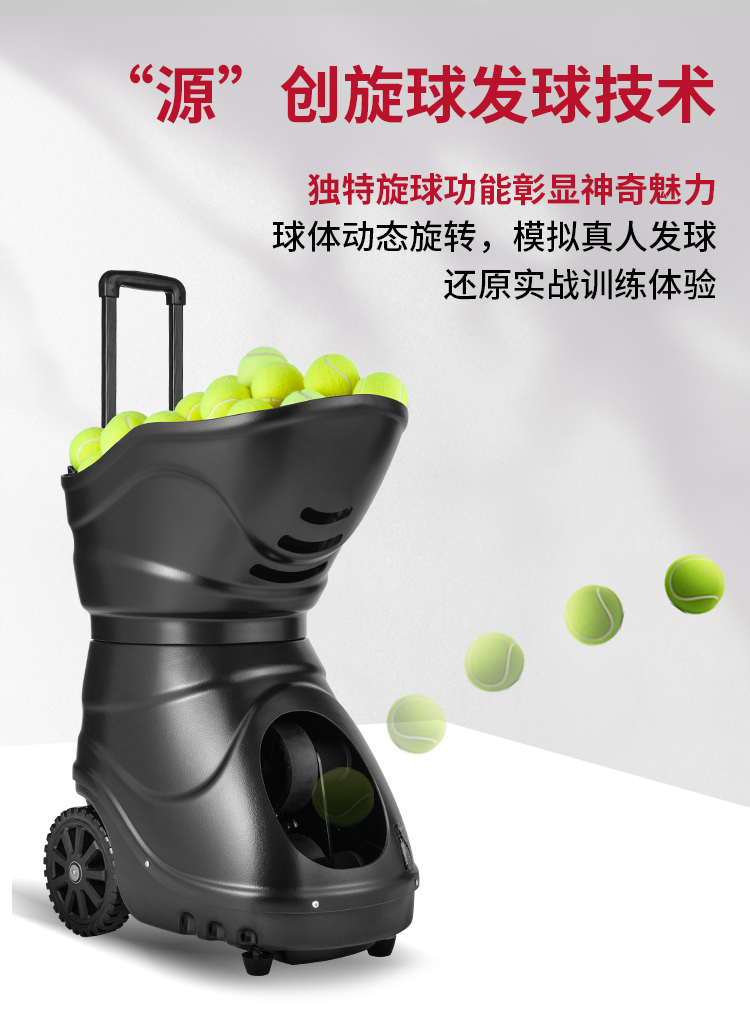

当前主流的网球发球机是靠两个轮子的相对旋转时挤压网球将网球打出,在前部都有个出球口,通过出球口可以看见两个轮子,就是这两个由电机带动的轮子通过快速旋转将球挤压射出。通过上下两个轮子的不同的旋转速度可以把球挤出时产生可以调整的上旋或下旋。



控制板性能

处理器

ARM32位,高运行频率72MHZ

界面

APP软件界面、微信程序界面

输入

2路步进电机驱动模块

2路步进减速电机驱动模块

2路发球轮电路驱动

2路送球直流减速电机驱动

6路限位传感器输入信号模块

输出

1GPRS模块接口

1路峰鸣器驱动电路

GPRS模块

主板支持GPRS模块通信,可通过GPRS模块与云端或移动终端通信,可以通过移动终端控制教练机的工作状态、速度、出球模式等参数

电源

外接DC12V独立电源、(电源功率匹配预留50%

产品优势

电路板带有电源管理电路,电路DC直流供电采用外置品牌开关电源,开关电源与电路板分离安装更加可靠

1-20个落点可自编程序选择不同落点发球

面板、遥控双重操作;交流,直流两种电源系统

遥控或面板操作发球方式;暂停、定点、随机、上旋、下旋、水平摆动、垂直摆动、高吊、长抽、截击、网前球等

语言显示

程序软件支持二种语言显示(中文、英文)

特点

主板设计符合EMC(电磁兼容性)规范要求,性能稳定可靠

电路线路设计,易损件易换
